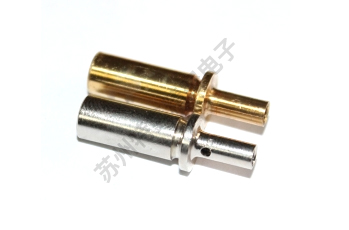

精密机械加工的顺序通常遵循以下步骤,以确保高精度和高质量的产品:
详细设计:根据产品功能需求,使用CAD软件完成三维建模,明确尺寸、公差及表面粗糙度要求。
图纸审核:确认材料标注(如铝合金6061、不锈钢316L等)、几何公差(如平行度±0.005mm)及关键加工特征(如深孔、薄壁)。
选材:根据强度、耐腐蚀性等需求选择材料(例如钛合金用于航空件,陶瓷用于耐磨部件)。
切割下料:采用线切割或激光切割,预留加工余量(通常单边0.5-2mm)。
应力消除:对易变形材料(如铝合金)进行去应力退火,减少后续加工变形。
工序拆分:分粗加工、半精加工、精加工阶段。例如,粗加工去除90%余量,半精加工留0.1-0.2mm,精加工至最终尺寸。
夹具设计:使用液压夹具或专用卡具,确保装夹重复精度≤0.002mm。
刀具路径优化:通过CAM软件生成高效刀具路径,减少空行程(如螺旋进刀降低刀具冲击)。
建立基准:优先加工平面或圆柱面作为后续工序的定位基准,常用铣削或磨床(平面度要求≤0.01mm)。
打标定位:激光刻印基准线,便于多工序对齐。
高效去料:使用大直径刀具(如φ20mm立铣刀)和高进给速度(如3000mm/min),快速切除余量。
冷却控制:采用高压冷却液(压力≥70Bar)防止热变形,尤其针对不锈钢等导热差的材料。
余量控制:留0.05-0.1mm余量,使用球头铣刀或圆鼻刀进行仿形加工。
尺寸预检:关键尺寸使用数显卡尺或三坐标测量机(CMM)抽检,误差超过50%公差时调整参数。
时效处理:铝合金零件在粗加工后可能需T6处理以提升强度。
表面硬化:渗碳或氮化处理(如齿轮表面硬度达HRC60)后再进行精加工。
高精度切削:采用小切深(0.01-0.05mm)和高转速(如硬质合金刀具20,000rpm),表面粗糙度可达Ra 0.4μm。
多轴联动:五轴机床加工复杂曲面(如叶轮流道),保持连续切削避免接刀痕。
微孔加工:使用微钻头(φ0.1mm)或电火花加工(EDM)深径比>10的孔。
去毛刺:采用化学抛光或磁力研磨,确保边缘R角≤0.02mm。
全尺寸检测:使用三坐标测量机(精度±1μm+3μm/m)扫描关键曲面,比对CAD模型。
功能性测试:如气密性测试(泄漏率<0.01Pa·m³/s)或动态平衡校验(不平衡量<0.1g·mm)。
阳极氧化:铝合金件表面形成10-25μm氧化膜,提高耐腐蚀性。
镀层工艺:如DLC涂层(厚度2-4μm)降低摩擦系数,用于精密轴承。
配合测试:如轴孔配合采用H7/h6公差,实测间隙0.008-0.025mm。
动态性能验证:高速旋转件需通过动平衡机测试(G2.5级标准)。
材料:选用38CrMoAlA合金钢,调质处理至HRC28-32。
粗车:外圆留量1mm,内孔留量0.8mm。
半精磨:外圆磨至φ50±0.01mm,Ra 0.8μm。
渗氮处理:表面硬度HV900,深度0.3mm。
精磨:外圆最终尺寸φ50±0.002mm,Ra 0.2μm。
动平衡:残余不平衡量≤0.5g·mm/kg。
热变形补偿:加工钛合金时,每升高1℃可能导致0.01mm/m的线性膨胀,需环境温度控制在20±1℃。
刀具寿命管理:硬质合金刀片每刃口寿命约120分钟,加工100件后强制更换。
数据追溯:记录每工序的切削参数(如S=1500rpm, F=200mm/min)及检测结果,实现全程可追溯。
通过严格遵循上述流程与参数控制,精密机械加工可确保零件达到微米级精度,满足航空航天、医疗设备等高端领域的需求。
